در مورد کاربردهای زاویه سنج چه میدانید؟

اندازه‌گیری دقیق زاویه‌ها یکی از بخش‌های مهم در بسیاری از فعالیت‌های فنی، مهندسی و علمی است. از طراحی و ساخت قطعات صنعتی گرفته تا اجرای پروژه‌های ساختمانی، نقشه‌کشی، نجاری و آموزش هندسه، تعیین دقیق زاویه‌ها نقش مهمی در کیفیت و صحت نتیجه نهایی دارد.

زاویه‌ سنج یکی از ابزارهای پرکاربرد برای اندازه‌گیری، کنترل و تنظیم زاویه‌ها است که به کاربران کمک می‌کند مقدار زاویه بین دو خط یا دو سطح را با دقت مشخص کنند. این ابزار با وجود ساختار نسبتاً ساده، در بسیاری از صنایع و مشاغل تخصصی مورد استفاده قرار می‌گیرد. در ادامه این پست از چرخ ابزار امینی به بررسی کاربردهای زاویه سنج می پردازیم.

زاویه‌ سنج چیست؟

زاویه‌ سنج ابزاری برای اندازه‌گیری مقدار زاویه بین دو ضلع، دو خط یا دو سطح است. این ابزار معمولاً بر اساس واحد درجه کار می‌کند و به کاربر اجازه می‌دهد زاویه موردنظر را به‌صورت دقیق مشاهده و اندازه‌گیری کند.

ساده‌ترین نوع زاویه‌ سنج از یک صفحه مدرج شبیه نقاله و یک خط‌کش یا تیغه متحرک تشکیل شده است. با قرار دادن بخش‌های مختلف ابزار روی دو ضلع زاویه، مقدار زاویه از روی صفحه مدرج خوانده می‌شود.

زاویه‌ سنج‌ها در مدل‌های مختلفی ساخته می‌شوند و بسته به نوع کاربرد، می‌توانند دستی، دیجیتال یا صنعتی باشند. مدل‌های ساده برای کارهای عمومی مناسب هستند، در حالی که مدل‌های دقیق‌تر در صنایع مهندسی و تولید قطعات مورد استفاده قرار می‌گیرند.

اجزای اصلی زاویه‌ سنج

ساختار زاویه‌ سنج‌ها با توجه به مدل و کاربرد آن‌ها متفاوت است، اما بیشتر آن‌ها دارای اجزای اصلی زیر هستند:

• صفحه مدرج: بخش اصلی ابزار که درجه‌بندی زاویه‌ها روی آن قرار دارد و مقدار زاویه را نمایش می‌دهد.
• خط‌کش یا تیغه متحرک: قسمتی که روی سطح یا ضلع زاویه قرار می‌گیرد و امکان تنظیم زاویه را فراهم می‌کند.
• محور یا مفصل مرکزی: نقطه‌ای که حرکت تیغه‌ها حول آن انجام می‌شود.
• پیچ تنظیم و تثبیت: برای ثابت نگه داشتن تیغه در زاویه مشخص استفاده می‌شود.
• نمایشگر دیجیتال: در مدل‌های دیجیتال، مقدار زاویه به‌صورت عددی نمایش داده می‌شود.

انواع زاویه‌ سنج

زاویه سنج به عنوان یکی از ابزار پرکاربرد در صنایع و حوزه‌های فنی برای اندازه گیری شناخته می ‌شود. این ابزار، با توانایی اندازه‌ گیری زوایا، در فرآیند های مختلفی که نیازمند دقت زاویه ‌ای هستند، به کار می‌ رود. انواع مختلفی از زاویه سنج‌ ها با امکانات متنوع تولید شده‌ اند تا به نیاز های مختلف کاربران پاسخ دهند.

در ادامه بررسی کاربردهای زاویه سنج به معرفی انواع زاویه سنج مختلف خواهیم پرداخت.

زاویه ‌سنج ترکمتر

زاویه ‌سنج ترکمتر یک ابزار حیاتی است که برای اندازه‌ گیری زاویه بین پیچ و ترکمتر به کار می ‌رود. این ابزار به طور معمول برای اطمینان از اینکه پیچ ‌ها با زاویه صحیح بسته شده باشند، استفاده می‌ شود. این مسئله اهمیت دارد چرا که پیچ‌ هایی که با زاویه نادرست بسته می ‌شوند، ممکن است شل شوند یا آسیب ببینند.

زاویه‌ سنج ترکمتر از دو قسمت اصلی تشکیل شده است: یک صفحه مسطح درجه ‌بندی شده و یک عقربه که صفحه مسطح به صورت دایره ‌ای با درجه‌ بندی از ۰ تا ۳۶۰ درجه است. عقربه در مرکز صفحه قرار دارد و زاویه بین پیچ و ترکمتر را نشان می ‌دهد.

زاویه ‌سنج ترکمتر در انواع مختلفی موجود هستند که هرکدام برای کاربرد های خاصی طراحی شده ‌اند. برخی از انواع زاویه ‌سنج ترکمتر عبارتند از:

• زاویه ‌سنج ترکمتر دستی: این نوع زاویه‌ سنج ترکمتر ساده ‌ترین نوع است و برای کاربرد های عمومی مناسب است.
• زاویه ‌سنج ترکمتر دیجیتال: این نوع زاویه‌ سنج ترکمتر دقیق‌ تر از نوع دستی است و برای کاربرد های حساس ‌تر مناسب است.
• زاویه‌ سنج ترکمتر مغناطیسی: این نوع زاویه ‌سنج ترکمتر دارای یک آهن ربا است که آن را به پیچ یا ترکمتر می‌ چسباند.

زاویه سنج صنعتی

زاویه سنج صنعتی ابزاری است که برای اندازه‌ گیری زوایای بین دو خط یا سطح استفاده می‌ شود و در بسیاری از صنایع، از جمله ساخت و ساز، مهندسی و تولید، کاربرد دارد.

این ابزار ها در اشکال و اندازه ‌های مختلفی طراحی شده ‌اند، اما همگی از یک اصل اساسی پیروی می ‌کنند. زاویه سنج صنعتی دارای یک صفحه دایره ‌ای است که به درجه تقسیم شده و یک خط کش یا نشانگر روی صفحه قرار دارد که برای خواندن زوایا استفاده می‌ شود.

انواع مختلفی از زاویه سنج صنعتی وجود دارد، از جمله:

• زاویه سنج‌ های دستی: این نوع زاویه سنج ساده‌ ترین و رایج‌ ترین نوع است. این ابزار ها معمولاً از پلاستیک یا فلز ساخته می ‌شوند و دارای یک صفحه دایره‌ ای با مقیاس ۳۶۰ درجه هستند.
• زاویه سنج ‌های دیجیتال: این نوع از زاویه سنج ‌ها از یک نمایشگر دیجیتال برای خواندن زوایا استفاده می‌ کنند و دقت بیشتری نسبت به زاویه سنج‌ های دستی دارند.
• زاویه سنج‌ های لیزری: این نوع زاویه سنج از یک پرتو لیزر برای اندازه‌ گیری زوایا استفاده می‌ کند و بسیار دقیق هستند و می ‌توانند از فاصله دور نیز استفاده شوند.

زاویه سنج صنعتی برای طیف گسترده ‌ای از کاربرد ها استفاده می ‌شود از جمله:

• نصب و تنظیم تجهیزات
• ساخت و ساز
• مهندسی
• تولید
• اندازه‌گیری دقت

زاویه ‌سنج نجاری

در بررسی کاربردهای زاویه سنج باید بدانید که یکی از انواع زاویه سنج، برای کاربرد های نجاری است. زاویه سنج نجاری یک ابزار است که برای اندازه‌ گیری زوایا بین خطوط یا سطوح به‌کار می ‌رود. این ابزار، در کار های نجاری به‌ منظور اطمینان از صحیح بودن اتصالات بین قطعات، به‌کار می ‌رود.

زاویه‌سنج‌ نجاری در انواع مختلف طراحی شده ‌اند، اما دو دسته اصلی آنها، زاویه ‌سنج‌ های دستی و دیجیتال هستند.

• زاویه ‌سنج‌ های دستی: که از جمله ارزان ‌ترین انواع هستند، اغلب از موادی مانند فلز یا پلاستیک ساخته می ‌شوند و یک صفحه دایره ‌ای با تقسیمات درجه ‌ای دارند. برای استفاده از این نوع زاویه ‌سنج، باید آن را در کنار خط یا سطحی که قصد اندازه‌ گیری دارید قرار دهید و سپس درجه زاویه را از روی صفحه بخوانید.
• زاویه ‌سنج‌ های دیجیتال: با دقت بیشتری نسبت به زاویه ‌سنج‌ های دستی عمل می ‌کنند. این ابزارها معمولاً از موادی مثل پلاستیک یا فلز ساخته می‌ شوند و یک صفحه نمایش دیجیتال دارند که زاویه را به ‌صورت عددی نمایش می ‌دهد. برای استفاده از زاویه ‌سنج دیجیتال، باید آن را در کنار خط یا سطح مورد نظر قرار داده و سپس دکمه‌ ای را فشار داده تا زاویه را در صفحه نمایش مشاهده کنید.

از زاویه ‌سنج‌ های نجاری در کار های مختلف نجاری استفاده می ‌شود. برخی از کاربرد های معمول آنها عبارتند از:

• اطمینان از صحت اتصالات بین قطعات
• ایجاد زوایا با دقت در برش ‌ها
• تنظیم ابزار های نجاری
• اندازه‌ گیری شیب یا انحراف

زاویه سنج ساده

زاویه سنج ساده، ابزاری کاربردی برای اندازه‌ گیری زوایا با ساختاری از نقاله و خط کش است. این ابزار از جنس فولاد ضد زنگ برای دوام در شرایط مختلف تولید می‌ شود. صفحه دایره‌ ای آن ۳۶۰ درجه دارد و با استفاده از خط کش در مرکز، زاویه ‌ها را اندازه ‌گیری می‌ کند. این ابزار در زمینه ‌های مختلف از ساخت و ساز تا مهندسی و نقشه ‌کشی استفاده می ‌شود.

زاویه سنج ساده دارای یک صفحه دایره ‌ای است که ۳۶۰ درجه بر روی آن حک شده است. این صفحه به دو نیم کره تقسیم شده که هرکدام ۱۸۰ درجه را نشان می ‌دهد. در مرکز صفحه، یک خط کش قرار دارد که برای اندازه‌ گیری طول خطوط به کار می‌ رود.

برای استفاده از زاویه سنج ساده، ابتدا باید زاویه مورد نظر را روی صفحه دایره ‌ای پیدا کنید. سپس، خط کش را در امتداد یکی از خطوط قرار دهید.

زاویه سنج ورنیه

زاویه سنج ورنیه یک ابزار با دقت بالا برای اندازه‌ گیری زوایا است که از اجزای مختلفی تشکیل شده است. صفحه درجه‌ بندی شده از جنس فلز یا پلاستیک ساخته شده و دقت زوایا را تا یک دوازدهم درجه نشان می ‌دهد.

برای استفاده از زاویه سنج ورنیه، قطعه مورد نظر بین تیغه و پایه زاویه ‌سنج قرار می‌ گیرد و صفحه درجه‌ بندی شده تنظیم می ‌شود تا شاخص با نقطه تیز تیغه هم‌ راستا شود. عدد نمایانگر مقدار درجه زاویه است. برای اندازه ‌گیری دقت، زاویه سنج ورنیه به گونه‌ ای تنظیم می‌ شود که خط صفر آن با خط درجه‌ بندی شده روی صفحه هم ‌راستا شود و خطی که با نقطه تیز تیغه هم‌ راستا است که دقیقه زاویه را نشان می‌ دهد.

زاویه ‌سنج لیزری

اگر می خواهید بدانید زاویه سنج چیست باید اطلاعات کاملی در مورد زاویه سنج لیزری به دست آورید. زاویه ‌سنج لیزری ابزاری است که برای اندازه ‌گیری زاویه بین دو خط از لیزر استفاده می ‌شود. این ابزار از یک لیزر برای ایجاد خط نوری استفاده می‌ کند و زاویه آن از طریق یک صفحه نمایش دیجیتال یا مقیاس عقربه ‌ای اندازه ‌گیری می‌ شود. زاویه ‌سنج لیزری در صنایع مختلف از جمله ساخت و ساز، مهندسی، و نقشه ‌برداری استفاده می‌ شود.

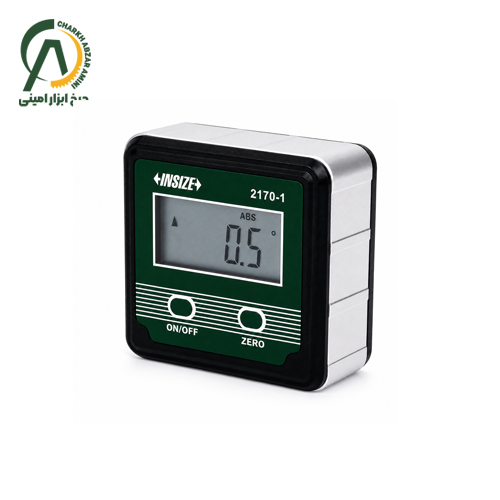

زاویه سنج دیجیتال

یکی دیگر از مواردی که باید در بررسی کاربردهای زاویه سنج به آن توجه زیادی داشته باشید این است که زاویه ‌سنج دیجیتالی یک ابزار اندازه ‌گیری است که برای محاسبه‌ زاویه شیب، سطح یا خط به‌کار می ‌رود. این ابزار از صفحه مدرج برای نمایش زاویه استفاده می ‌کند و دارای یک نمایشگر دیجیتال است که خواندن زاویه را ساده می ‌کند.

زاویه ‌سنج دیجیتالی نسبت به نسخه ‌های دستی سنتی مزایای زیادی دارد. آنها دقت بیشتری دارند، خواندن آنها آسان تر است و مقاومت آنها در برابر صدمات بیشتر است. همچنین، می ‌توانند برای اندازه‌ گیری زوایای مثبت و منفی مورد استفاده قرار گیرند.

انواع زاویه ‌سنج دیجیتالی:

• زاویه ‌سنج ۳۶۰ درجه: اندازه ‌گیری زوایای ۰ تا ۳۶۰ درجه را فراهم می ‌کند.
• زاویه ‌سنج ۱۸۰ درجه: برای اندازه ‌گیری زوایای ۰ تا ۱۸۰ درجه استفاده می ‌شود.

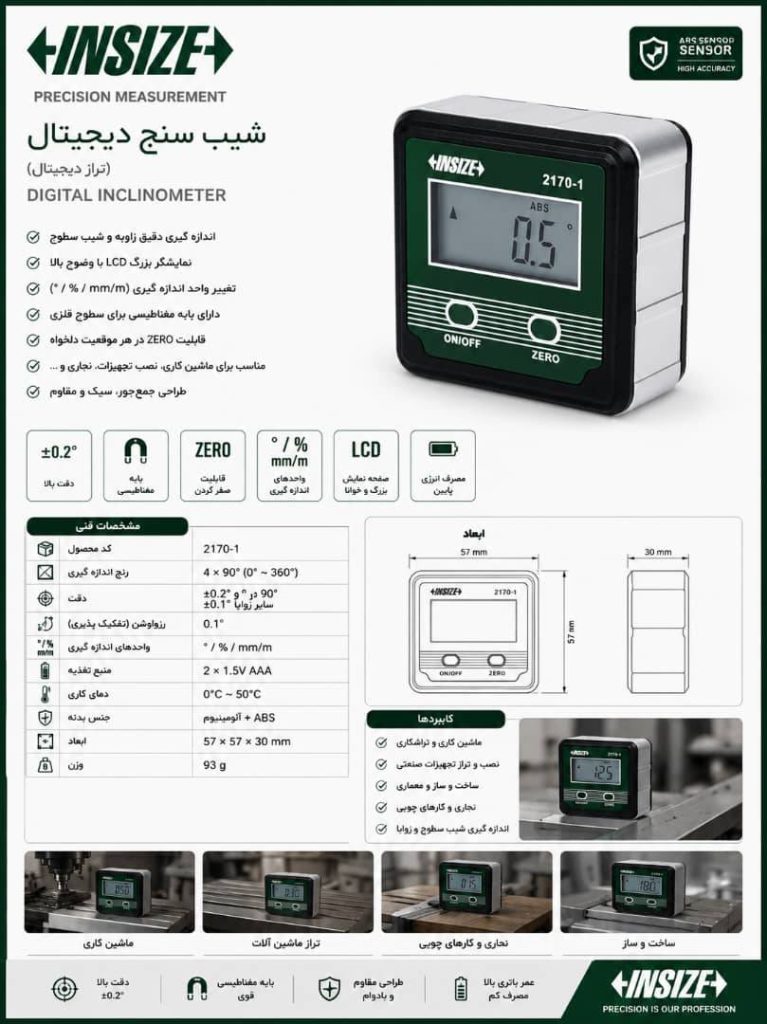

• زاویه ‌سنج شیب ‌سنج: برای اندازه ‌گیری شیب سطوح مانند سقف ‌ها و جاده‌ ها مفید است.

کاربردهای زاویه‌ سنج

۱. نقشه‌کشی و طراحی فنی

یکی از مهم‌ترین کاربردهای زاویه‌ سنج در طراحی و رسم نقشه‌های فنی است. مهندسان و طراحان برای ایجاد خطوط با زاویه مشخص، بررسی اندازه‌ها و رسم دقیق اشکال هندسی از این ابزار استفاده می‌کنند.

در رشته‌هایی مانند معماری، مکانیک و طراحی صنعتی، دقت زاویه‌ها تأثیر مستقیمی بر کیفیت محصول نهایی دارد.

۲. صنعت ساختمان و عمران

در پروژه‌های ساختمانی، اندازه‌گیری صحیح زاویه‌ها برای اجرای دقیق سازه‌ها اهمیت زیادی دارد. زاویه‌ سنج‌ها برای کنترل شیب سطوح، نصب تجهیزات، بررسی تراز بودن بخش‌های مختلف ساختمان و اجرای صحیح نقشه‌های عمرانی استفاده می‌شوند.

در پروژه‌های بزرگ مانند پل‌ها، تونل‌ها و ساختمان‌های بلند، ابزارهای دقیق اندازه‌گیری زاویه نقش مهمی در افزایش ایمنی و کیفیت دارند.

۳. نجاری و صنایع چوب

نجاران برای برش قطعات چوبی در زاویه‌های مختلف، ساخت اتصالات دقیق و ایجاد طرح‌های پیچیده از زاویه‌ سنج استفاده می‌کنند.

برای مثال، هنگام ساخت قاب‌ها، کابینت‌ها یا اتصالات چوبی، اندازه‌گیری دقیق زاویه باعث می‌شود قطعات به‌درستی در کنار یکدیگر قرار بگیرند و نتیجه نهایی کیفیت بالاتری داشته باشد.

۴. ماشین‌کاری و مهندسی مکانیک

در صنایع مکانیکی، کوچک‌ترین خطا در زاویه یک قطعه می‌تواند عملکرد نهایی دستگاه را تحت تأثیر قرار دهد. به همین دلیل زاویه‌ سنج‌ها برای کنترل کیفیت قطعات، تنظیم دستگاه‌های صنعتی و بررسی زوایای قطعات فلزی استفاده می‌شوند.

در فرآیند تولید قطعات دقیق، زاویه‌ سنج‌های صنعتی به مهندسان کمک می‌کنند تا قطعات مطابق استانداردهای مورد نیاز ساخته شوند.

۵. نقشه‌برداری

نقشه‌برداران برای اندازه‌گیری زاویه‌های زمین، تعیین مسیر پروژه‌ها و انجام عملیات عمرانی از تجهیزات زاویه‌ سنج دقیق استفاده می‌کنند.

اندازه‌گیری صحیح زاویه‌ها در پروژه‌هایی مانند جاده‌سازی، احداث خطوط انتقال، ساخت سدها و توسعه شهری اهمیت زیادی دارد.

۶. آموزش و فعالیت‌های علمی

زاویه‌ سنج یکی از ابزارهای آموزشی مهم در مدارس و دانشگاه‌ها است. دانش‌آموزان با استفاده از این ابزار مفاهیم مربوط به زاویه، اشکال هندسی و اندازه‌گیری را بهتر یاد می‌گیرند.

در کلاس‌های هندسه و نقشه‌کشی، زاویه‌ سنج به عنوان یک ابزار ساده اما کاربردی برای تمرین و درک مفاهیم ریاضی استفاده می‌شود.

تفاوت زاویه‌ سنج ساده و دیجیتال

تفاوت اصلی زاویه‌ سنج ساده و دیجیتال در روش نمایش اندازه زاویه است.

در زاویه‌ سنج‌های ساده، کاربر باید مقدار زاویه را از روی خطوط و درجه‌بندی‌های روی صفحه بخواند. این کار نیاز به دقت و تجربه دارد و ممکن است در برخی شرایط باعث خطای خواندن شود.

در مقابل، زاویه‌ سنج دیجیتال مقدار اندازه‌گیری‌شده را مستقیماً روی صفحه نمایش نشان می‌دهد. این ویژگی باعث افزایش سرعت، راحتی استفاده و کاهش خطای انسانی می‌شود.

البته زاویه‌ سنج‌های دیجیتال معمولاً قیمت بالاتری دارند و برای کارهای تخصصی‌تر مورد استفاده قرار می‌گیرند.

نکات مهم هنگام استفاده از زاویه‌ سنج

برای دستیابی به اندازه‌گیری دقیق‌تر، هنگام استفاده از زاویه‌ سنج باید به نکات زیر توجه کرد:

• نقطه مرکزی زاویه‌ سنج باید دقیقاً روی رأس زاویه قرار گیرد.
• تیغه یا خط‌کش ابزار باید کاملاً روی سطح مورد اندازه‌گیری قرار داشته باشد.
• در مدل‌های دیجیتال، قبل از شروع کار دستگاه باید صفر شود.
• ابزار باید پس از استفاده تمیز شده و در محیط مناسب نگهداری شود.
• برای اندازه‌گیری‌های حساس، بهتر است از زاویه‌ سنج متناسب با میزان دقت مورد نیاز استفاده شود.

جمع‌بندی

زاویه‌ سنج یکی از ابزارهای ساده اما بسیار مهم در اندازه‌گیری‌های دقیق است که در حوزه‌های مختلفی مانند مهندسی، ساختمان، نجاری، ماشین‌کاری، نقشه‌برداری و آموزش کاربرد دارد.

با پیشرفت فناوری، مدل‌های جدید مانند زاویه‌ سنج‌های دیجیتال توانسته‌اند دقت و سرعت اندازه‌گیری را افزایش دهند، اما مدل‌های سنتی همچنان به دلیل سادگی، قیمت مناسب و سهولت استفاده، جایگاه خود را حفظ کرده‌اند.

انتخاب زاویه‌ سنج مناسب به نوع فعالیت، میزان دقت مورد نیاز و شرایط کاری بستگی دارد. استفاده صحیح از این ابزار می‌تواند باعث افزایش کیفیت، کاهش خطا و بهبود عملکرد در بسیاری از پروژه‌های فنی و صنعتی شود.
