راهنمای خرید گامسنج اینسایز؛ بررسی گامسنج اینچی و میلیمتری INSIZE مدل 1508
دسته بندی
در بسیاری از فعالیتهای مکانیکی، تعمیرات، ماشینکاری و ابزارسازی، تشخیص صحیح گام رزوه یکی از اولین مراحل برای انتخاب پیچ، مهره، قلاویز یا حدیده مناسب است. اگر گام رزوه بهدرستی تشخیص داده نشود، حتی در صورت یکسان بودن قطر، ممکن است دو قطعه با یکدیگر درگیر نشوند یا اتصال آنها بهدرستی انجام نشود. یکی از سادهترین ابزارها برای شناسایی گام رزوه، گامسنج یا Thread Pitch Gauge است. این ابزار مجموعهای از تیغههای دندانهدار دارد که هرکدام برای یک گام مشخص ساخته شدهاند. با قرار دادن تیغه روی رزوه و پیدا کردن تیغهای که بدون فاصله روی آن منطبق میشود، میتوان گام را بهسرعت تشخیص داد. در این میان، گامسنج اینسایز مدل 1508 به دلیل برخورداری از تیغههای متریک و اینچی، میتواند انتخاب مناسبی برای کاربرانی باشد که با هر دو استاندارد رزوه سروکار دارند. در ادامه این پست از چرخ ابزار امینی به بررسی راهنمای خرید گامسنج اینسایز می پردازیم.
همچنین برای خرید محصولات برند اینسایز نیز با ما در تماس باشید:
شعبه 1 (ابزارآلات): فارس، شیراز، خیابان قاآنی شمالی، روبروی کوچه 4 تلفن : 07137385162
شعبه 2 (دفتر و نمایشگاه چرخ) : فارس، شیراز، خیابان قاآنی شمالی، کوچه 4
تلفن: 07132349472 و 07132332354
شعبه 3 : فارس، شیراز، شهرک صنعتی بزرگ شیراز، میدان دوم، جنب بانک صنعت و معدن
تلفن: 09025506188
پشتیبانی سایت : 09390612819
پست الکترونیک: info@charkhabzar.com
آنچه در ادامه خواهید خواند:
گامسنج چیست و چه کاربردی دارد؟
گام رزوه به فاصله بین دو دندانه متوالی رزوه گفته میشود. در رزوههای متریک، این مقدار برحسب میلیمتر بیان میشود؛ برای مثال، در رزوه M8×1.25 فاصله بین دندانههای متوالی 1.25 میلیمتر است. در سیستمهای اینچی، مشخصه رایج TPI یا تعداد رزوه در هر اینچ است.
گامسنج با داشتن تیغههای متعدد، این فرآیند را بسیار سریعتر از اندازهگیری دستی امکانپذیر میکند. کافی است تیغه مناسب را روی رزوه قرار دهید؛ اگر دندانههای تیغه کاملاً در شیارهای رزوه قرار بگیرند و فاصله قابلمشاهدهای وجود نداشته باشد، مقدار حکشده روی تیغه، گام رزوه را مشخص میکند.
نکته مهم این است که گامسنج ابزار تعیین گام و نوع پروفیل رزوه است، نه وسیلهای برای اندازهگیری قطر پیچ یا یک ابزار اندازهگیری دقیق ابعادی. برای شناسایی کامل یک پیچ، معمولاً باید قطر اسمی و گام رزوه را در کنار یکدیگر بررسی کرد.
چرا گامسنج دوگانه متریک و اینچی بخریم؟
یکی از مهمترین نکات هنگام خرید گامسنج، توجه به استاندارد رزوههایی است که با آنها سروکار دارید.
در محیطهای صنعتی ممکن است با پیچها و قطعاتی از استانداردهای مختلف مواجه شوید. در چنین شرایطی، استفاده از یک گامسنج دوگانه باعث میشود برای تشخیص رزوه متریک و اینچی به دو ابزار جداگانه نیاز نداشته باشید.
در گامسنج اینسایز مدل 1508، امکان بررسی گامهای میلیمتری و اینچی وجود دارد و همین ویژگی آن را برای تعمیرگاهها، کارگاههای ماشینکاری، واحدهای نگهداری و تعمیرات و صنایع ابزارسازی کاربردی میکند.
بررسی گامسنج اینچی و میلیمتری اینسایز مدل 1508

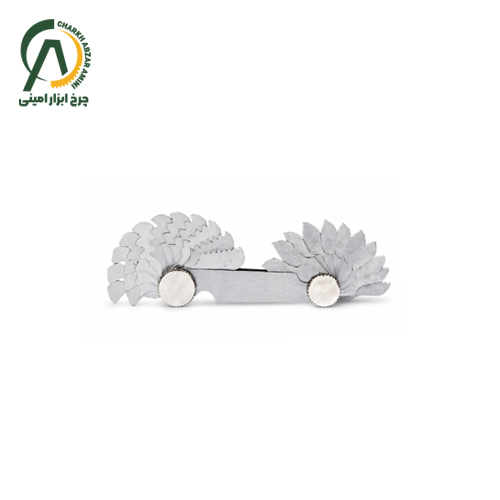

گامسنج INSIZE 1508 یک ابزار دستی برای تشخیص سریع گام رزوه پیچ و مهره است که از مجموعهای از تیغههای متعدد تشکیل شده است. طراحی تاشوی آن باعث میشود تیغهها در یک بدنه جمع شوند و ابزار فضای کمی در جعبه ابزار اشغال کند.
بر اساس مشخصات این مدل، 1508 دارای 58 تیغه است و محدوده گستردهای از گامهای متریک و اینچی را پوشش میدهد.
مشخصات فنی INSIZE 1508
| مشخصه | مقدار |
|---|---|
| برند | اینسایز – INSIZE |
| مدل | 1508 |
| تعداد تیغه | 58 عدد |
| محدوده متریک | 0.4 تا 7.0 میلیمتر |
| محدوده اینچی | 4 تا 62 TPI |
| زاویه رزوه | 60 درجه |
| جنس تیغه | فولاد سختکاری شده |
| جنس/ساختار تیغه | فولاد مقاوم با سطح ماشینکاریشده |
| وزن اعلامشده | 250 گرم |
| وزن خالص | 120 گرم |
| ابعاد | 100×30×15 میلیمتر |
| قفل تیغه | دارد |
| جعبه نگهداری | جعبه پلاستیکی مقاوم |
| کاربرد | صنایع مکانیکی و ابزارسازی |
نکته: در مشخصات ارائهشده، وزن محصول و وزن خالص هر دو ذکر شدهاند؛ بنابراین هنگام درج مشخصات در صفحه فروش بهتر است این دو مقدار دقیقاً با اطلاعات بستهبندی یا کاتالوگ فروشنده تطبیق داده شوند.
تعداد ۵۸ تیغه؛ پوشش مناسب برای طیف وسیعی از رزوهها
یکی از مهمترین مزیتهای مدل 1508، برخورداری از 58 تیغه است. افزایش تعداد تیغهها به این معنی است که کاربر گزینههای بیشتری برای تطبیق با رزوه در اختیار دارد و احتمال پیدا کردن گام مناسب افزایش مییابد.
این ویژگی بهخصوص هنگام کار با پیچهای ناشناخته اهمیت دارد؛ زیرا تنها نگاه کردن به فاصله دندانهها معمولاً برای تشخیص دقیق کافی نیست. روش استاندارد این است که تیغههای نزدیک به گام احتمالی را امتحان کنید و تیغهای را انتخاب کنید که کاملاً روی رزوه بنشیند.
اندازهگیری گامهای متریک از ۰.۴ تا ۷ میلیمتر
در رزوه متریک، گام برحسب میلیمتر بیان میشود. محدوده 0.4 تا 7.0 میلیمتر مدل 1508، امکان بررسی طیف قابلتوجهی از رزوههای متریک را فراهم میکند.
برای مثال، اگر قطر یک پیچ حدود 8 میلیمتر باشد و تیغه 1.25 میلیمتری بهطور کامل روی رزوه منطبق شود، میتوان گام آن را 1.25 میلیمتر در نظر گرفت و در کنار قطر اندازهگیریشده، به مشخصهای مانند M8×1.25 رسید.
البته برای شناسایی قطعی سایز رزوه، علاوه بر گام باید قطر و در صورت نیاز استاندارد و فرم رزوه نیز بررسی شود.
پشتیبانی از رزوههای اینچی؛ ۴ تا ۶۲ TPI
در سیستم اینچی، بهجای بیان فاصله بین دو دندانه، تعداد دندانههای رزوه در یک اینچ یعنی TPI مورد استفاده قرار میگیرد.
مدل 1508 محدوده 4 تا 62 TPI را پوشش میدهد. این ویژگی برای کاربرانی که با ماشینآلات، قطعات یا پیچهای دارای استاندارد اینچی سروکار دارند، اهمیت زیادی دارد.
توجه کنید که TPI و گام متریک دو شیوه بیان یک فاصله هستند و میتوان بین آنها تبدیل انجام داد؛ رابطه کلی این است که:
Pitch (mm) = 25.4 ÷ TPI
با این حال، در زمان شناسایی رزوه بهتر است عدد بهدستآمده را با استاندارد واقعی قطعه تطبیق دهید و صرفاً بر اساس تبدیل عددی، نوع رزوه را تعیین نکنید.
همچنین برای دریافت کاتالوگ محصولات اینسایز نیز با ما همراه باشید.
چگونه از گامسنج اینسایز 1508 استفاده کنیم؟
استفاده از گامسنج نسبتاً ساده است، اما برای رسیدن به نتیجه صحیح باید چند نکته رعایت شود.
مرحله اول: تمیز کردن رزوه
پیش از اندازهگیری، رزوه پیچ یا قطعه را از روغن، براده، گردوغبار و آلودگیهای قابلمشاهده پاک کنید. آلودگی یا آسیبدیدگی دندانهها میتواند مانع از قرارگیری صحیح تیغه شود.
مرحله دوم: انتخاب تیغه مناسب
تیغههای گامسنج را مانند یک ابزار تاشو باز کنید و با توجه به شکل ظاهری رزوه، چند تیغه نزدیک به گام احتمالی را انتخاب کنید.
مرحله سوم: قرار دادن تیغه روی رزوه
تیغه را روی بخش رزوهدار پیچ یا قطعه قرار دهید. دندانههای تیغه باید با شیارهای رزوه منطبق شوند.
اگر بین تیغه و رزوه فاصله وجود داشته باشد یا تیغه کاملاً در شیارها ننشیند، آن تیغه گزینه مناسبی نیست. در این حالت باید تیغه بعدی را امتحان کنید.
مرحله چهارم: بررسی دقیق انطباق
یکی از روشهای کاربردی، قرار دادن قطعه و تیغه در برابر نور است. تیغه صحیح باید تا حد امکان بدون ایجاد فاصله قابلمشاهده روی رزوه منطبق شود. در صورت تردید، تیغههای مجاور را نیز امتحان کنید.
مرحله پنجم: خواندن عدد روی تیغه
پس از پیدا کردن تیغه مناسب، عدد حکشده روی آن را بخوانید. این عدد در تیغههای متریک، گام برحسب میلیمتر و در تیغههای اینچی، TPI را نشان میدهد.
گامسنج اینسایز 1508 برای چه کسانی مناسب است؟
با توجه به ساختار و محدوده اندازهگیری، این ابزار میتواند برای گروههای زیر کاربردی باشد:
- تعمیرکاران و مکانیکها
- کارگاههای ماشینکاری
- تراشکاران و فرزکاران
- ابزارسازان
- واحدهای نگهداری و تعمیرات صنعتی
- فروشندگان و تأمینکنندگان پیچ و مهره
- تکنسینهای تعمیر ماشینآلات
- افرادی که با تجهیزات دارای استاندارد متریک و اینچی کار میکنند
در چنین محیطهایی، امکان تشخیص سریع گام رزوه میتواند از آزمونوخطای متعدد برای پیدا کردن پیچ یا مهره مناسب جلوگیری کند.
آیا گامسنج 1508 جای کولیس را میگیرد؟
خیر. این دو ابزار کاربرد متفاوتی دارند.
گامسنج برای تعیین گام و تطبیق پروفیل رزوه استفاده میشود، در حالی که کولیس برای اندازهگیری ابعاد هندسی مانند قطر خارجی یا داخلی و طول به کار میرود.
برای شناسایی یک پیچ ناشناخته، ترکیب این دو ابزار بسیار کاربردی است: ابتدا قطر را با کولیس اندازه بگیرید و سپس گام را با گامسنج تعیین کنید. به این ترتیب میتوان اطلاعات لازم برای شناسایی رزوه را کاملتر کرد.
جمعبندی؛ آیا خرید INSIZE 1508 منطقی است؟
اگر به ابزاری برای تشخیص سریع گام رزوههای متریک و اینچی نیاز دارید، گامسنج اینسایز مدل 1508 با 58 تیغه و محدوده اندازهگیری 0.4 تا 7 میلیمتر متریک و 4 تا 62 TPI اینچی، مشخصات مناسبی برای استفادههای کارگاهی و صنعتی ارائه میدهد.
ساختار تاشو، تیغههای فولاد سختکاریشده، حکاکی اعداد روی تیغهها، قفل تیغه و جعبه نگهداری از دیگر ویژگیهایی هستند که استفاده روزمره از آن را آسانتر میکنند.
با این حال، باید در نظر داشت که گامسنج اساساً یک ابزار شناسایی و تطبیق گام رزوه است و برای اندازهگیری قطر، عمق یا سایر ابعاد رزوه باید از ابزارهای مناسب مانند کولیس یا تجهیزات تخصصیتر استفاده کرد.
بنابراین اگر فعالیت شما در حوزه صنایع مکانیکی، تعمیرات، ماشینکاری یا ابزارسازی است و احتمال دارد با رزوههای متریک و اینچی مواجه شوید، مدل 1508 میتواند گزینهای کاربردی برای تکمیل جعبه ابزار شما باشد.
