در بسیاری از فرآیندهای ماشینکاری، کنترل کیفیت و بازرسی قطعات صنعتی، اندازهگیری دقیق لنگی، همراستایی، ارتفاع و اختلاف سطح اهمیت زیادی دارد. ساعت اندیکاتور یکی از ابزارهای پرکاربرد برای این نوع اندازهگیریهاست؛ اما دقت عملکرد آن تنها به خود ساعت محدود نمیشود و پایه نگهدارنده و نحوه ثابت شدن اندیکاتور نیز تأثیر مستقیمی بر کیفیت اندازهگیری دارد.
یکی از گزینههای کاربردی برای این منظور، پایههای مگنتی برند اینسایز (INSIZE) هستند. پایه مگنتی به کمک نیروی مغناطیسی روی سطوح فلزی قرار میگیرد و امکان ثابت نگه داشتن اندیکاتور در موقعیت مناسب را فراهم میکند.
در این مقاله از چرخ ابزار امینی، نمایندگی برند اینسایز در شیراز، ضمن بررسی نکات مهم هنگام خرید ساعت اندیکاتور مگنتی، بهصورت ویژه پایه ساعت اندیکاتور مگنتی اینسایز مدل 80-6207 را بررسی میکنیم.
آنچه در ادامه خواهید خواند:
ساعت اندیکاتور مگنتی چیست؟
اصطلاح «ساعت اندیکاتور مگنتی» معمولاً برای مجموعهای شامل اندیکاتور یا ساعت اندازهگیری، نگهدارنده و پایه مغناطیسی به کار میرود. در این ساختار، پایه مغناطیسی روی یک سطح فلزی ثابت میشود و بازوی نگهدارنده، اندیکاتور را در موقعیت مناسب نسبت به قطعه کار قرار میدهد.
مزیت اصلی پایه مگنتی این است که برخلاف پایههای معمولی، برای نصب روی میز یا فیکسچر به بست مکانیکی پیچیده نیاز ندارد. کافی است سطح مناسب فلزی در اختیار باشد و پایه مغناطیسی فعال شود.
شرکت INSIZE نیز پایههای متنوعی برای اندیکاتورها تولید میکند؛ از جمله پایههای مگنتی معمولی، پایههای مگنتی با تنظیم دقیق، پایههای هیدرولیکی و مدلهای بازوی انعطافپذیر.
پایه ساعت اندیکاتور مگنتی اینسایز مدل 80-6207 چیست؟

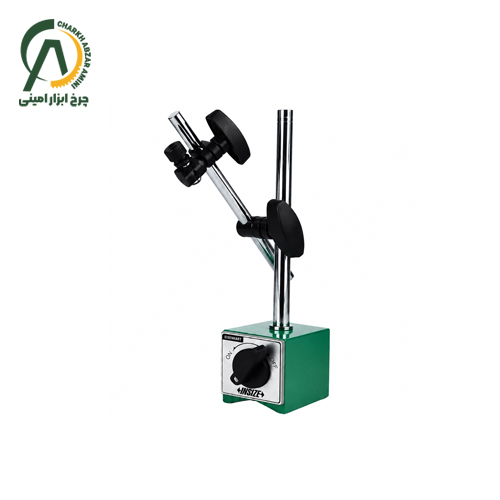

پایه ساعت اندیکاتور مگنتی اینسایز مدل 80-6207 یکی از مدلهای پایه مگنتی با بازوی انعطافپذیر این برند است. مدل رسمی این محصول در کاتالوگ INSIZE با کد 6207-80A معرفی شده و برای Dial Test Indicator یا اندیکاتور ساعتی اهرمی طراحی شده است. سازنده نیروی مغناطیسی این مدل را 80 kgf اعلام میکند.
این موضوع هنگام خرید اهمیت زیادی دارد؛ زیرا 6207-80A با برخی پایههای مگنتی عمومی INSIZE تفاوت دارد. برای مثال، مدل 6216-80 برای اندیکاتورهای دیجیتال، ساعتی و Dial Test Indicator با ساقه 8 میلیمتری معرفی شده است، در حالی که 6207-80A در کاتالوگ رسمی بهطور مشخص برای Dial Test Indicator در نظر گرفته شده است.
ویژگیهای مهم پایه مگنتی INSIZE 80-6207
مهمترین ویژگیهای این پایه عبارتاند از:
- نیروی مغناطیسی فوقالعاده: مجهز به پایه مگنتی با قدرت چسبندگی 80 کیلوگرم (800 نیوتن) که پایداری مناسب ابزار را هنگام اندازهگیری فراهم میکند.
- اهرم روشن/خاموش مگنت: دارای مکانیزم ON/OFF برای فعال و غیرفعال کردن سریع خاصیت مغناطیسی و جابهجایی راحت پایه.
- بازوی انعطافپذیر و قابل تنظیم: امکان تنظیم موقعیت اندیکاتور نسبت به قطعه کار را فراهم میکند.
- بدنه فلزی بادوام: مناسب استفاده در محیطهای کارگاهی و صنعتی.
- سازگاری با انواع اتصالات اندیکاتور: مدل 6207-80A طبق اطلاعات رسمی برای ساقههای Ø8 میلیمتر، Ø4 میلیمتر و 3/8 اینچ مناسب است.
مشخصات پایه ساعت اندیکاتور مگنتی اینسایز مدل 80-6207
بر اساس اطلاعات ارائهشده برای این محصول، مشخصات آن به شرح زیر است:
| مشخصه | مقدار |
|---|---|
| برند | INSIZE – اینسایز |
| وزن اعلامشده | 1700 گرم |
| وزن خالص | 1500 گرم |
| نیروی مغناطیسی | 80 کیلوگرم |
| ارتفاع کلی | 230 میلیمتر |
| طول بازوی افقی | 180 میلیمتر |
| جنس/ساختار | بدنه فلزی بادوام |
| نوع پایه | مگنتی |
| مکانیزم مگنت | ON/OFF |
| نوع بازو | قابل تنظیم / انعطافپذیر |
| کاربرد | بازرسی و اندازهگیری قطعات صنعتی |
| گارانتی | اصالت و سلامت فیزیکی کالا |
نکته فنی: در کاتالوگ رسمی INSIZE برای مدل 6207-80A ابعاد متفاوتی نسبت به برخی اطلاعات فروشگاهی دیده میشود؛ از جمله ارتفاع 330 + 55 میلیمتر و پایه با ابعاد 50×60 میلیمتر. همچنین قطر بازوی انعطافپذیر 16 میلیمتر ذکر شده است. بنابراین برای خرید صنعتی، بهتر است مشخصات نهایی با کد حکشده روی محصول و کاتالوگ سازنده تطبیق داده شود.
چرا قدرت مغناطیسی پایه اهمیت دارد؟
یکی از مهمترین معیارها در انتخاب پایه مگنتی، قدرت نگهداری آهنربا است. هنگام اندازهگیری، هرگونه حرکت پایه میتواند باعث تغییر موقعیت نوک اندیکاتور و در نتیجه ایجاد خطا در اندازهگیری شود.
مدل 6207-80A با قدرت مغناطیسی 80 kgf، برای استفاده روی سطوح فلزی مناسب طراحی شده است. در منابع فنی، این مقدار تقریباً معادل 176 پوند نیرو اعلام شده است.
البته نباید قدرت مغناطیسی را بهتنهایی معیار انتخاب قرار داد. تمیزی سطح، جنس قطعه، صاف بودن محل اتصال و نحوه قرارگیری پایه نیز روی پایداری واقعی آن تأثیر دارند.
اهمیت قابلیت ON/OFF در پایه مگنتی
وجود کلید یا اهرم روشن/خاموش مغناطیس یکی از امکانات مهم پایههای مگنتی صنعتی است.
در زمان جابهجایی پایه، خاموش کردن مگنت باعث میشود پایه بدون درگیری شدید با سطح فلزی حرکت کند. پس از قرار گرفتن پایه در موقعیت مناسب نیز میتوان مغناطیس را فعال کرد تا مجموعه ثابت شود.
این ویژگی علاوه بر راحتتر کردن کار اپراتور، احتمال ایجاد خطوخش روی سطوح حساس را نیز کاهش میدهد.
در مشخصات منتشرشده برای 6207-80A نیز مکانیزم مگنت از نوع On/Off Knob معرفی شده است.
بازوی قابل تنظیم چه مزیتی دارد؟
در اندازهگیریهای صنعتی همیشه نمیتوان اندیکاتور را مستقیماً بالای محل موردنظر قرار داد. ممکن است نقطه اندازهگیری داخل یک شیار، کنار یک محور، روی سطحی محدود یا در فاصلهای خاص از محل نصب پایه قرار گرفته باشد.
به همین دلیل، بازوی قابل تنظیم اهمیت زیادی دارد.
در پایه INSIZE 80-6207، بازوی انعطافپذیر امکان قرار دادن اندیکاتور در موقعیتهای مختلف را فراهم میکند. این انعطافپذیری به اپراتور کمک میکند نوک اندازهگیری را با دقت بیشتری نسبت به سطح موردنظر تنظیم کند. سازنده نیز 6207-80A را در گروه Flex Arm Magnetic Stand قرار داده است.
پایه 80-6207 برای چه نوع اندیکاتوری مناسب است؟
این قسمت یکی از مهمترین نکات هنگام خرید است.
مدل 6207-80A طبق اطلاعات رسمی INSIZE، برای Dial Test Indicators طراحی شده است و محل اتصال آن برای ساقههای زیر در نظر گرفته شده است:
- Ø8 میلیمتر
- Ø4 میلیمتر
- 3/8 اینچ
بنابراین اگر قصد دارید یک ساعت اندیکاتور معمولی با ساقه یا سیستم اتصال متفاوت روی این پایه نصب کنید، قبل از خرید باید نوع اتصال اندیکاتور و پایه را بررسی کنید.
برای نمونه، INSIZE مدل 6216-80 را بهعنوان پایه مگنتی برای اندیکاتورهای دیجیتال، ساعتی و Dial Test Indicator معرفی کرده و محل نگهداری آن Ø8 میلیمتر است.
بنابراین انتخاب بین مدلهای مختلف صرفاً بر اساس قدرت مگنت درست نیست؛ نوع اندیکاتور و نوع محل اتصال نیز باید با پایه سازگار باشد.
کاربردهای پایه ساعت اندیکاتور مگنتی اینسایز
یک پایه مگنتی مناسب میتواند در طیف وسیعی از فعالیتهای اندازهگیری و کنترل کیفیت مورد استفاده قرار گیرد.
برخی از کاربردهای مهم آن عبارتاند از:
- اندازهگیری قطر
با قرار دادن صحیح اندیکاتور در مقابل قطعه میتوان تغییرات ابعادی و انحراف قطر را بررسی کرد.
- بررسی لنگی شفت
یکی از کاربردهای رایج اندیکاتور، بررسی Runout یا لنگی محور و قطعات دوار است. پایه مگنتی به ثابت نگه داشتن اندیکاتور در موقعیت موردنظر کمک میکند.
- کنترل همواری سطح
با حرکت دادن قطعه یا اندیکاتور در امتداد سطح میتوان تغییرات ارتفاعی و ناهمواری را بررسی کرد.
- کنترل توازی
در عملیات مونتاژ و ماشینکاری، بررسی موازی بودن دو سطح یا دو بخش از قطعه اهمیت زیادی دارد.
- کنترل عمودیت
اندیکاتور نصبشده روی پایه میتواند برای بررسی انحراف قطعه نسبت به یک سطح مرجع مورد استفاده قرار گیرد.
- اندازهگیری داخل سوراخ
با استفاده از اندیکاتور و متعلقات مناسب میتوان برای برخی عملیات بازرسی داخلی نیز از این نوع تجهیزات استفاده کرد.
- بازرسی قطعات صنعتی
در خطوط تولید، کارگاههای تراشکاری و فرزکاری، واحدهای کنترل کیفیت و عملیات تعمیر و نگهداری، پایههای مگنتی برای ثابت نگه داشتن ابزارهای اندازهگیری کاربرد زیادی دارند.
هنگام خرید ساعت اندیکاتور مگنتی اینسایز به چه نکاتی توجه کنیم؟
اگر قصد خرید ساعت اندیکاتور مگنتی یا پایه مگنتی INSIZE را دارید، پیشنهاد میشود موارد زیر را بررسی کنید.
- نوع اندیکاتور
ابتدا مشخص کنید که از Dial Indicator استفاده میکنید یا Dial Test Indicator. این دو ابزار از نظر شکل و نحوه اتصال میتوانند متفاوت باشند.
- نوع و قطر محل اتصال
قطر ساقه یا محل اتصال را با مشخصات پایه مقایسه کنید. در مدل 6207-80A، سازنده اتصالهای Ø8، Ø4 و 3/8 اینچ را اعلام کرده است.
- قدرت مگنت
برای کارهای صنعتی سنگینتر، پایه باید نیروی نگهداری مناسبی داشته باشد. مدل 6207-80A دارای نیروی مغناطیسی 80 kgf است.
- طول و نوع بازو
هرچه محل اندازهگیری از نقطه نصب پایه فاصله بیشتری داشته باشد، دسترسی بازو اهمیت بیشتری پیدا میکند. در چنین شرایطی مدلهای دارای بازوی انعطافپذیر میتوانند گزینه مناسبی باشند.
- قابلیت تنظیم
وجود مفصلها، بازوی انعطافپذیر یا تنظیم دقیق باعث میشود اپراتور راحتتر نوک اندیکاتور را در موقعیت مناسب قرار دهد.
- جنس و استحکام بدنه
برای استفاده مداوم صنعتی، بدنه فلزی و ساختار مستحکم اهمیت زیادی دارد؛ زیرا پایه باید در برابر استفاده مکرر و شرایط محیط کارگاهی مقاومت کافی داشته باشد.
- برند و اصالت کالا
در ابزارهای اندازهگیری، کیفیت ساخت و دقت اجزا اهمیت زیادی دارد. هنگام خرید INSIZE بهتر است به اصالت کالا، کد مدل و مشخصات درجشده در کاتالوگ سازنده توجه شود.
تفاوت پایه 6207 با پایههای مگنتی دیگر INSIZE
اینسایز مدلهای مختلفی از پایههای مغناطیسی تولید میکند و انتخاب مدل مناسب باید بر اساس نوع کاربرد انجام شود.
برای مثال، 6216-80 یک پایه مگنتی برای اندیکاتورهای دیجیتال، ساعتی و Dial Test Indicator است و برای ساقه Ø8 میلیمتر طراحی شده است.
در مقابل، 6207-80A یک پایه با بازوی انعطافپذیر است که در کاتالوگ رسمی برای Dial Test Indicator معرفی شده و امکان استفاده از اتصالات Ø8، Ø4 و 3/8 اینچ را دارد.
همچنین INSIZE مدلهای دیگری مانند پایه مگنتی کوچک 6211-10، پایههای مگنتی 6212 و پایههای هیدرولیکی را نیز در سبد محصولات خود دارد.
بنابراین بهتر است به جای انتخاب صرفاً بر اساس نام «پایه ساعت اندیکاتور مگنتی»، ابتدا نوع اندیکاتور، محدوده دسترسی، نوع اتصال و شرایط کاری مشخص شود.
مزایای پایه مگنتی INSIZE 80-6207
اگر کاربرد شما با مشخصات فنی این مدل مطابقت داشته باشد، مهمترین مزایای آن را میتوان اینطور خلاصه کرد:
- قدرت مغناطیسی 80 kgf
- بازوی انعطافپذیر و قابل تنظیم
- امکان تنظیم موقعیت اندیکاتور
- مکانیزم روشن/خاموش مگنت
- ساختار فلزی مناسب استفاده صنعتی
- قابلیت استفاده با چند نوع اتصال اندیکاتور
- مناسب برای بازرسی و اندازهگیری قطعات فلزی
- برند شناختهشده در حوزه ابزارهای اندازهگیری دقیق
نکات مهم برای استفاده صحیح از پایه مگنتی
حتی یک پایه قدرتمند نیز در صورت استفاده نادرست نمیتواند بهترین عملکرد خود را ارائه دهد. برای دستیابی به اندازهگیری پایدار، بهتر است:
- محل قرارگیری پایه را قبل از نصب تمیز کنید.
- از قرار گرفتن کامل سطح پایه روی سطح فلزی مطمئن شوید.
- پایه را تا حد امکان نزدیک به محل اندازهگیری قرار دهید.
- پس از تنظیم بازو، تمام بخشهای متحرک را محکم کنید.
- قبل از شروع اندازهگیری، پایداری پایه را بررسی کنید.
- فشار اضافی به نوک اندیکاتور وارد نکنید.
- هنگام جابهجایی پایه، از مکانیزم ON/OFF مگنت استفاده کنید.
جمعبندی؛ آیا پایه مگنتی اینسایز 80-6207 انتخاب مناسبی است؟
اگر برای کارگاه، واحد کنترل کیفیت یا عملیات ماشینکاری به یک پایه مگنتی قدرتمند با بازوی انعطافپذیر نیاز دارید، INSIZE 80-6207 یا مدل رسمی 6207-80A میتواند گزینهای قابل بررسی باشد.
قدرت مغناطیسی 80 kgf، بازوی انعطافپذیر، مکانیزم ON/OFF و امکان استفاده با چند نوع اتصال از ویژگیهای اصلی این مدل هستند.
با این حال، مهمترین نکته هنگام خرید این است که مدل 6207-80A در مشخصات رسمی برای Dial Test Indicator معرفی شده است. بنابراین اگر قصد نصب یک ساعت اندیکاتور معمولی یا اندیکاتور دیجیتال را دارید، باید نوع اتصال ابزار را با پایه تطبیق دهید و در صورت نیاز سراغ مدلهایی مانند 6216-80 بروید که سازنده آنها را برای طیف وسیعتری از اندیکاتورها معرفی کرده است.
