انواع سه نظام دریل چیست و چه کاربردی دارد؟

سه‌نظام یکی از مهم‌ترین بخش‌های هر دریل است که وظیفه‌ی اصلی آن، گرفتن و ثابت نگه داشتن مته یا سایر متعلقات قابل نصب روی دریل است. انتخاب نوع سه‌نظام مناسب می‌تواند روی سرعت تعویض مته، میزان گیرایی، دقت سوراخ‌کاری و حتی ایمنی هنگام کار تأثیر بگذارد.

سه‌نظام‌ها در مدل‌ها و ظرفیت‌های مختلف تولید می‌شوند و هرکدام برای شرایط کاری مشخصی مناسب هستند. به‌طور کلی، سه‌نظام‌های متداول دریل را می‌توان به دو گروه اصلی سه‌نظام آچاری (Keyed) و سه‌نظام اتوماتیک یا بدون آچار (Keyless) تقسیم کرد. در کنار این دو، سیستم‌های تخصصی مانند SDS-Plus و SDS-Max نیز برای دریل‌های بتن‌کن و چکش‌های تخریب استفاده می‌شوند.

در ادامه این پست از چرخ ابزار امینی به بررسی کامل انواع سه نظام دریل می پردازیم. همچنین برای اطلاع از قیمت و خرید انواع سه نظام دریل نیز با ما در تماس باشید:

شعبه 1 ( ابزارآلات ) : فارس، شیراز، خیابان قاآنی شمالی، روبروی کوچه 4

شعبه 2 ( دفتر و نمایشگاه چرخ ) : فارس، شیراز، خیابان قاآنی شمالی، کوچه 4

شعبه 3 : فارس، شیراز، شهرک صنعتی بزرگ شیراز، میدان دوم، جنب بانک صنعت و معدن

تلفن:  09390612819  و 07132349472

پست الکترونیک:  info@charkhabzar.com

سه‌نظام دریل چیست؟

سه‌نظام یا Drill Chuck قطعه‌ای است که در قسمت جلویی دریل قرار می‌گیرد و مته را در مرکز محور دستگاه نگه می‌دارد. سه‌نظام‌های معمولی دارای سه فک (Jaw) هستند که با حرکت هم‌زمان به سمت داخل یا خارج، مته را گرفته یا آزاد می‌کنند.

این طراحی باعث می‌شود بتوان از مته‌هایی با قطرهای مختلف در یک دریل استفاده کرد؛ البته قطر ساق مته باید در محدوده ظرفیت سه‌نظام باشد.

برای مثال، سه‌نظامی با ظرفیت 1.5 تا 13 میلی‌متر می‌تواند مته‌هایی با ساقی در این محدوده را در خود نگه دارد. ظرفیت سه‌نظام یکی از مهم‌ترین مشخصاتی است که هنگام خرید یا تعویض آن باید مورد توجه قرار گیرد.

انواع سه‌نظام دریل

سه‌نظام‌ها را می‌توان از چند جهت دسته‌بندی کرد؛ از جمله روش بستن مته، نوع اتصال به محور دریل و کاربرد. مهم‌ترین انواع عبارت‌اند از:

1. سه‌نظام آچاری
2. سه‌نظام اتوماتیک یا بدون آچار
3. سه‌نظام SDS-Plus
4. سه‌نظام SDS-Max
5. سه‌نظام‌های دقیق و صنعتی

در ادامه هرکدام را بررسی می‌کنیم.

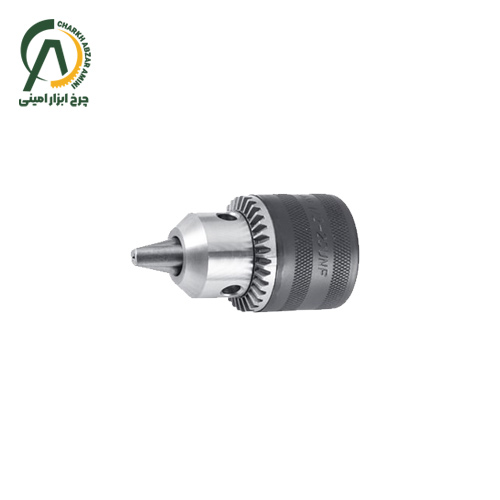

۱. سه‌نظام آچاری چیست؟

سه‌نظام آچاری یکی از مدل‌های قدیمی و رایج سه‌نظام است. در این نوع، برای باز و بسته کردن فک‌ها از یک آچار مخصوص سه‌نظاماستفاده می‌شود.

با قرار دادن آچار در محل مخصوص و چرخاندن آن، مکانیزم داخلی سه‌نظام باعث حرکت فک‌ها می‌شود و مته را محکم در جای خود نگه می‌دارد. به دلیل وجود مکانیزم چرخ‌دنده‌ای، امکان وارد کردن نیروی بیشتری برای محکم کردن مته وجود دارد.

کاربرد سه‌نظام آچاری

سه‌نظام آچاری بیشتر در مواردی مورد استفاده قرار می‌گیرد که گیرایی زیاد مته و جلوگیری از لغزش آن اهمیت داشته باشد. از جمله:

• دریل‌های برقی
• برخی دریل‌های چکشی
• دریل‌های ستونی
• ماشین‌آلات کارگاهی
• سوراخ‌کاری‌های سنگین
• عملیات سوراخ‌کاری روی فلز و قطعات سخت

یکی از ویژگی‌های مهم این نوع سه‌نظام، امکان ایجاد نیروی گیره زیاد است. به همین دلیل در برخی کاربردهای صنعتی و کارگاهی، سه‌نظام آچاری همچنان گزینه‌ای متداول محسوب می‌شود.

مزایا و معایب سه‌نظام آچاری

مزایا:

• گیرایی مناسب مته
• امکان سفت کردن با نیروی زیاد
• مناسب برای کارهای سنگین
• عملکرد قابل اعتماد در بسیاری از کاربردهای کارگاهی

معایب:

• برای تعویض مته به آچار نیاز دارد
• تعویض مته نسبت به مدل اتوماتیک زمان بیشتری می‌برد
• احتمال گم شدن آچار سه‌نظام وجود دارد

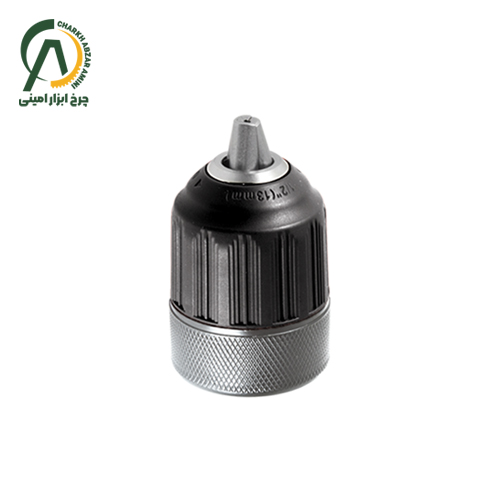

۲. سه‌نظام اتوماتیک یا بدون آچار چیست؟

سه‌نظام اتوماتیک یا Keyless Chuck نوعی سه‌نظام است که برای بستن و باز کردن مته نیازی به آچار ندارد. کاربر با چرخاندن بدنه یا غلاف سه‌نظام، فک‌ها را باز و بسته می‌کند.

این مدل در بسیاری از دریل‌های شارژی و دریل‌های مدرن مورد استفاده قرار می‌گیرد، زیرا امکان تعویض سریع مته بدون نیاز به ابزار اضافی را فراهم می‌کند. شرکت‌هایی مانند Milwaukee نیز سه‌نظام‌های بدون آچار را برای تعویض سریع مته معرفی می‌کنند.

کاربرد سه‌نظام اتوماتیک

سه‌نظام اتوماتیک برای کارهایی که نیاز به تعویض مکرر مته وجود دارد، بسیار کاربردی است؛ برای مثال:

• سوراخ‌کاری چوب
• سوراخ‌کاری فلز
• کارهای نصب و تعمیرات
• استفاده روزمره و خانگی
• کارگاه‌های سبک
• دریل‌های شارژی
• برخی دریل‌های چکشی

سرعت بالای تعویض مته یکی از مهم‌ترین دلایل محبوبیت این مدل است.

مزایای سه‌نظام اتوماتیک

• تعویض سریع مته
• عدم نیاز به آچار
• سهولت استفاده
• مناسب برای استفاده‌های روزمره
• کاربرد گسترده در دریل‌های شارژی

با این حال، میزان گیرایی سه‌نظام‌های اتوماتیک به طراحی و کیفیت ساخت آن‌ها و همچنین نحوه سفت کردن توسط کاربر وابسته است. در کاربردهای سنگین، انتخاب یک سه‌نظام باکیفیت اهمیت بیشتری پیدا می‌کند.

۳. سه‌نظام SDS-Plus چیست؟

SDS-Plus با سه‌نظام‌های معمولی سه‌فکی تفاوت اساسی دارد و بیشتر در دریل‌های بتن‌کن و چکش‌های دوکاره یا چندکاره استفاده می‌شود.

در سیستم SDS، مته دارای شیارهای مخصوص روی قسمت انتهایی یا ساق است و مستقیماً داخل نگهدارنده SDS قرار می‌گیرد. به همین دلیل، برای نصب مته SDS-Plus معمولاً نیازی به باز و بسته کردن فک‌های سه‌نظام معمولی وجود ندارد.

SDS-Plus عمدتاً برای عملیات سوراخ‌کاری در مصالح سخت مانند:

• بتن
• آجر
• سنگ
• مصالح ساختمانی

استفاده می‌شود.

یکی از ویژگی‌های این سیستم، امکان حرکت محدود طولی مته درون نگهدارنده است که با عملکرد ضربه‌ای دستگاه هماهنگ می‌شود. این ساختار باعث شده SDS-Plus برای عملیات سوراخ‌کاری ضربه‌ای در بتن و مصالح ساختمانی بسیار مناسب باشد.

آیا مته معمولی را می‌توان داخل SDS-Plus قرار داد؟

به‌صورت مستقیم خیر. مته‌های معمولی با ساق استوانه‌ای برای سه‌نظام‌های معمولی طراحی شده‌اند و مته SDS-Plus برای نگهدارنده SDS-Plus ساخته شده است.

البته در برخی دستگاه‌ها می‌توان با استفاده از آداپتور یا سه‌نظام تبدیل مناسب از مته‌های معمولی استفاده کرد. برخی تولیدکنندگان نیز سه‌نظام‌های قابل اتصال به سیستم SDS را عرضه می‌کنند.

۴. سه‌نظام SDS-Max چیست؟

SDS-Max نیز یک سیستم اتصال مخصوص ابزارهای قدرتمندتر است که در چکش‌های تخریب و بتن‌کن‌های سنگین مورد استفاده قرار می‌گیرد.

در مقایسه با SDS-Plus، سیستم SDS-Max برای ابزارها و عملیات سنگین‌تر طراحی شده و در پروژه‌هایی مانند سوراخ‌کاری‌های بزرگ‌تر، تخریب و برخی عملیات سنگین روی بتن کاربرد دارد. SDS-Plus و SDS-Max از نظر ابعاد و طراحی ساق مته با یکدیگر متفاوت‌اند و قابل جایگزینی مستقیم نیستند.

بنابراین هنگام خرید مته یا متعلقات بتن‌کن باید دقت کرد که نوع ساق آن با سیستم نگهدارنده دستگاه مطابقت داشته باشد.

۵. سه‌نظام دقیق و صنعتی

در ماشین‌آلات صنعتی و کارگاهی، علاوه بر سه‌نظام‌های معمولی، مدل‌هایی با تمرکز بیشتر بر دقت، هم‌محوری و کاهش لنگی (Runout)نیز وجود دارند.

در عملیات دقیق، تنها محکم بودن مته کافی نیست؛ مته باید تا حد امکان روی محور صحیح قرار داشته باشد. لنگی زیاد می‌تواند باعث افزایش قطر سوراخ، کاهش کیفیت سطح و کاهش دقت عملیات شود.

به همین دلیل، در ماشین‌آلات صنعتی و کاربردهای دقیق، سه‌نظام‌های باکیفیت و دقیق اهمیت بیشتری دارند. شرکت‌های تخصصی تولیدکننده سه‌نظام نیز مدل‌هایی با تمرکز بر دقت و هم‌محوری برای کاربردهای ماشین‌کاری ارائه می‌کنند.

همچنین برای اطلاع از قیمت دریل در سال ۱۴۰۵ نیز با ما همراه باشید.

تفاوت سه‌نظام آچاری و اتوماتیک

یکی از متداول‌ترین پرسش‌ها هنگام خرید دریل یا تعویض سه‌نظام این است که سه‌نظام آچاری بهتر است یا اتوماتیک؟

پاسخ به نوع کار بستگی دارد.

ویژگی	سه‌نظام آچاری	سه‌نظام اتوماتیک
روش بستن مته	با آچار	دستی
سرعت تعویض مته	کمتر	بیشتر
نیاز به آچار	دارد	ندارد
سهولت استفاده	متوسط	بالا
امکان سفت کردن زیاد	مناسب	وابسته به طراحی و کیفیت
کاربرد رایج	کارهای سنگین و کارگاهی	استفاده روزمره و دریل‌های شارژی

بنابراین اگر سرعت تعویض مته برای شما اهمیت زیادی دارد، سه‌نظام اتوماتیک گزینه مناسبی است. در مقابل، در کاربردهایی که گیرایی مته و اعمال نیروی گیره زیاد اهمیت بیشتری دارد، سه‌نظام آچاری می‌تواند انتخاب مناسبی باشد. البته کیفیت خود سه‌نظام، ظرفیت آن و سازگاری با دستگاه نیز باید در نظر گرفته شود.

ظرفیت سه‌نظام دریل به چه معناست؟

یکی دیگر از مشخصات مهم سه‌نظام، ظرفیت آن است.

ظرفیت سه‌نظام معمولاً به‌صورت یک بازه اعلام می‌شود؛ برای مثال:

• 1 تا 10 میلی‌متر
• 1.5 تا 10 میلی‌متر
• 1.5 تا 13 میلی‌متر
• 3 تا 16 میلی‌متر

عدد اول نشان‌دهنده حداقل قطر ساق ابزاری است که سه‌نظام می‌تواند بگیرد و عدد دوم حداکثر قطر قابل قبول را مشخص می‌کند.

برای نمونه، یک سه‌نظام 1.5 تا 13 میلی‌متر برای مته‌هایی با ساق در این محدوده طراحی شده است. البته باید توجه داشت که ظرفیت سه‌نظام با حداکثر قطر سوراخی که می‌توان در یک ماده ایجاد کرد یکسان نیست؛ توان واقعی سوراخ‌کاری به قدرت دریل، نوع مته، جنس قطعه و شرایط کار نیز بستگی دارد.

اتصال سه‌نظام به دریل چگونه است؟

سه‌نظام فقط از نظر مکانیزم بستن مته دسته‌بندی نمی‌شود؛ روش اتصال خود سه‌نظام به محور دستگاه نیز اهمیت دارد.

بر اساس اطلاعات فنی Yukiwa، سه‌نظام‌ها می‌توانند با روش‌هایی مانند اتصال رزوه‌ای یا مخروطی به محور دستگاه متصل شوند. در بسیاری از دریل‌های برقی و بادی، اتصال رزوه‌ای رایج است، در حالی که اتصال مخروطی در ماشین‌آلات و تجهیزات کارگاهی نیز کاربرد دارد.

به همین دلیل، هنگام خرید سه‌نظام جایگزین نباید تنها به ظرفیت آن توجه کرد. مشخصاتی مانند:

• نوع اتصال
• اندازه رزوه
• نوع مخروط
• ظرفیت سه‌نظام
• سازگاری با محور دستگاه

نیز باید بررسی شوند.

برای مثال، یک سه‌نظام 13 میلی‌متری لزوماً روی هر دریلی که سه‌نظام 13 میلی‌متری دارد قابل نصب نیست؛ نوع اتصال آن نیز باید با دستگاه مطابقت داشته باشد.

سه‌نظام مناسب برای هر کار کدام است؟

نوع کاربری	نوع سه‌نظام پیشنهادی	توضیحات و کاربرد
کارهای خانگی و عمومی	سه‌نظام اتوماتیک	به دلیل سرعت بالای تعویض مته، گزینه‌ای کاربردی برای سوراخ‌کاری‌های معمول در چوب، فلز و سایر مواد است.
سوراخ‌کاری سنگین	سه‌نظام آچاری	برای کاربردهایی که نیاز به گیرایی و استحکام بیشتر مته دارند، مناسب است.
سوراخ‌کاری بتن و مصالح ساختمانی	SDS-Plus یا SDS-Max	در بتن‌کن و روتاری همر باید نوع سیستم نگهدارنده دستگاه بررسی شود. برای دستگاه‌های SDS-Plus از مته SDS-Plus و برای دستگاه‌های SDS-Max از متعلقات سازگار با SDS-Max استفاده می‌شود.
ماشین‌آلات کارگاهی و سوراخ‌کاری دقیق	سه‌نظام دقیق و صنعتی	در این کاربردها دقت، میزان لنگی، نوع اتصال و کیفیت ساخت اهمیت زیادی دارد. سه‌نظام‌های دقیق می‌توانند به دستیابی به هم‌محوری بهتر کمک کنند.

جمع‌بندی

سه‌نظام دریل وظیفه نگه داشتن مته و انتقال مناسب نیروی چرخشی دستگاه به آن را بر عهده دارد و نوع آن باید متناسب با نوع دریل و کاربرد انتخاب شود.

سه‌نظام آچاری با استفاده از آچار سفت می‌شود و می‌تواند برای کارهای سنگین و کاربردهای کارگاهی مناسب باشد. سه‌نظام اتوماتیکبدون نیاز به آچار کار می‌کند و به دلیل سرعت بالای تعویض مته، در بسیاری از دریل‌های شارژی و کاربردهای عمومی مورد استفاده قرار می‌گیرد. از طرف دیگر، SDS-Plus و SDS-Max سیستم‌های تخصصی‌تری هستند که عمدتاً برای بتن‌کن‌ها و ابزارهای ضربه‌ای طراحی شده‌اند.

در نهایت، برای انتخاب سه‌نظام مناسب نباید فقط به ظاهر یا اندازه آن توجه کرد. ظرفیت، نوع اتصال، نوع مته، میزان دقت مورد نیاز، قدرت دستگاه و نوع کاربری همگی در انتخاب سه‌نظام مناسب نقش دارند.
