انواع قرقره رولیک و کاربردهای آن در سیستمهای صنعتی
دسته بندی
در صنایع مختلف از جمله معادن، کارخانهها، سیستمهای بستهبندی و خطوط تولید، قرقرهها یا رولیکها یکی از اجزای اساسی سیستمهای انتقال مواد و نوار نقالهها هستند. قرقره رولیک ساده اما حیاتی باعث کاهش اصطکاک، حفظ تعادل تسمه و جابجایی بیوقفه مواد میشوند. در ادامه این پست از فروشگاه چرخ ابزار امینی به بررسی و معرفی انواع قرقره رولیک می پردازیم.
آنچه در ادامه خواهید خواند:
قرقره چیست؟

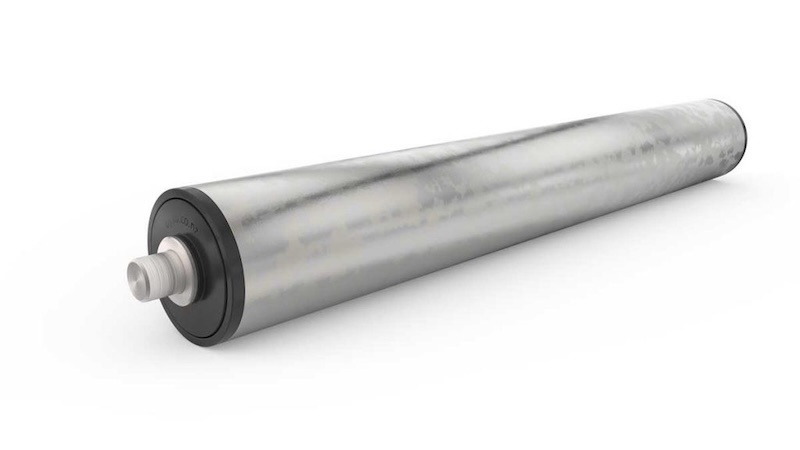

قرقره یا رولیک، قطعهای استوانهای است که با داشتن یاتاقان یا بلبرینگ در مرکز خود امکان چرخش آزاد دارد. وظیفه اصلی آن پشتیبانی از تسمه نقاله و مواد حملشونده است. این قطعات در طول مسیر نوار نقاله نصب میشوند تا از افتادن یا لغزش تسمه جلوگیری کنند و به بهبود عملکرد سیستم کمک کنند.
کاربرد کلی قرقرهها
رولیکها در بخشهای مختلف سیستمهای انتقال مواد به کار میروند؛ از پشتیبانی وزن بار تا هدایت مسیر حرکت تسمه و کاهش نیروهای اضافی وارد بر بدنه نقاله. انتخاب صحیح نوع رولیک میتواند باعث افزایش طول عمر تسمه، کاهش استهلاک و بهبود بهرهوری سیستم شود.
انواع قرقره رولیک از نظر عملکرد و کاربرد
1. رولیک حملکننده (Carrying / Troughing Idler)
این رولیکها در قسمت بالای تسمه نقاله قرار میگیرند و وزن بار و تسمه را پشتیبانی میکنند. اغلب به صورت سهتایی یا چندتایی نصب میشوند تا شکل شیار مانند برای تسمه ایجاد کنند و از ریزش مواد جلوگیری کنند.
2. رولیک برگشتی (Return Idler)
در قسمت پایین مسیر نقاله، رولیکهای برگشتی نصب میشوند تا تسمه خالی را نگه دارند و از افتادن آن جلوگیری کنند. این رولیکها همچنین از کشش بیش از حد تسمه جلوگیری میکنند.
3. رولیک ضربهگیر (Impact Idler)
این رولیکها در نقاطی نصب میشوند که بار به روی تسمه میریزد، مانند زیر مخازن تخلیه. طراحی آنها باعث جذب نیروی ضربه و کاهش فشار بر بدنه سیستم و تسمه میشود.
4. رولیکهای خودآرایش (Self-Aligning / Training Idler)
این رولیکها برای اصلاح انحراف تسمه در مسیر استفاده میشوند تا تسمه همیشه در مسیر صحیح حرکت کند و از برخورد با لبهها جلوگیری شود.
5. رولیکهای تمیزکننده یا دیسکی (Rubber Disc / Spiral Idler)
برخی رولیکها دارای سطح لاستیکی یا شیارهای مارپیچی هستند که مواد چسبیده به سطح تسمه را جدا میکنند و از تجمع مواد روی رولیک جلوگیری میکنند.
6. رولیکهای راهنما و کنترلی (Guide / Side Idlers)
این رولیکها در اطراف لبه تسمه نصب میشوند تا حرکت جانبی تسمه را کنترل کنند و آن را در مسیر مشخص شده نگه دارند، به ویژه در سیستمهای با سرعت یا بار بالا.
انواع رولیک بر اساس جنس مواد ساخت
رولیکها بسته به محیط کاری و نیازهای عملکردی در جنسهای مختلف تولید میشوند:
- فلزی: مناسب برای شرایط صنعتی با بار بالا و مقاومت زیاد.
- پلیمری: مانند تفلون، پلیاورتان و HDPE برای محیطهای خورنده یا خوراکی.
- لاستیکی: برای مکانهایی با ضربه یا سایش زیاد و محیطهای سخت.
جدول مقایسهای انواع رولیکها و کاربرد آنها
| نوع رولیک | کاربرد اصلی | محل نصب | ویژگی خاص |
|---|---|---|---|
| حملکننده | پشتیبانی وزن بار و تسمه | بالای تسمه | نصب به صورت شیاری (سه یا چند رولیک) |
| برگشتی | نگهداری تسمه خالی و کاهش کشش | پایین مسیر | کاهش اصطکاک و کشش اضافی |
| ضربهگیر | جذب ضربه بار | زیر مخازن تخلیه | افزایش طول عمر تسمه و سیستم |
| خودآرایش | اصلاح انحراف تسمه | نقاط انحراف مسیر | حرکت شیبدار و کنترل تسمه |
| تمیزکننده | جدا کردن مواد چسبنده | نقاط پرچسبندگی | شیارهای مارپیچی یا سطح لاستیکی |
| راهنما و کنترلی | جلوگیری از حرکت جانبی تسمه | لبههای مسیر | حفظ تسمه در مسیر مشخص |
در ایران، تأمین رولیک و قطعات سیستمهای نقاله نقش مهمی در صنعت دارد. یکی از عمدهفروشیهای معتبر ابزار و قطعات صنعتی که انواع رولیکها و ابزارهای مرتبط را ارائه میدهد، فروشگاه چرخ ابزار امینی است. این فروشگاه با ارائه محصولات با کیفیت و قیمت مناسب، به تولیدکنندگان و کارگاهها کمک میکند نیازهای خود را در زمینه ابزار و تجهیزات صنعتی تأمین کنند.
جمعبندی
قرقرهها یا رولیکها اجزای کلیدی در سیستمهای انتقال مواد و نوار نقاله هستند که با توجه به نوع کاربرد، محیط کاری و وزن بار به انواع مختلفی تقسیم میشوند. انتخاب صحیح و مناسب آنها باعث افزایش طول عمر تجهیزات، کاهش هزینههای تعمیر و نگهداری و بهبود عملکرد سیستم خواهد شد.
